Módulo fotodiodo de avalancha (APD) C30902SH-2

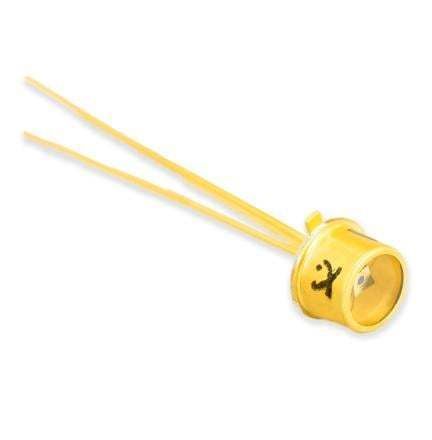

Descripción del producto El C30902SH-2 es un fotodiodo avalancha de silicio (Si-APD) con diámetro activo de 0,5 mm, montado en encapsulado TO-18 con ventana plana. Diseñado para conteo de fotones y detección en niveles de luz ultrabajos, proporciona alta responsividad cerca de 905 nm, bajas corrientes oscuras y opciones de refrigeración termoeléctrica (de una o dos etapas) para mejorar la estabilidad y el ruido.

Características y beneficios

• APD de Si 0,5 mm en encapsulado TO-18 con ventana plana
• Alta eficiencia cuántica — típ. 60 % a 905 nm
• Bajo ruido oscuro y baja corriente oscura para sensibilidad de fotón único
• Ganancias de avalancha internas >250 (modo lineal)
• Respuesta espectral: 860 nm – 960 nm
• Respuesta temporal rápida — típ. 0,4 ns
• Rango de temperatura de funcionamiento: -40°C a +85°C
• Opción de refrigeración termoeléctrica integrada (una o dos etapas)

Aplicaciones

• Sistemas LiDAR / Time-of-Flight (ToF)
• Comunicación cuántica y óptica cuántica
• Conteo de fotones y detección de fotones individuales
• Reflectometría óptica en el dominio del tiempo (OTDR)
• Escaneo láser y telemetría

Detalles adicionales El dispositivo puede operar en modo Geiger (VOP > VBD) para detección de fotones individuales con tasas de conteo oscuro muy bajas y estables y bajo afterpulsing; en este modo puede no ser necesario el uso de amplificadores. En modo lineal (VOP < VBD) se alcanzan ganancias típicas de hasta 250. Diseñado para potencias ópticas inferiores a 1 pW. Están disponibles opciones de refrigeración (TEC mono/doble etapa) para reducir aún más las corrientes oscuras y mejorar la estabilidad temporal.

Especificaciones técnicas

• Área activa: 0,2 mm²
• Diámetro activo: 0,5 mm
• Tensión de ruptura: típ. 225 V
• Capacitancia: típ. 1,5 pF
• Coeficiente de temperatura: típ. 0,7 V/°C
• Corriente oscura: 7 nA
• Ruido oscuro: 0,1 pA/√Hz
• Potencia equivalente de ruido (NEP): 0,74 fW/√Hz
• Responsividad típica: 110 A/W a 900 nm
• Ganancia recomendada: 250
• Encapsulado: TO-18, ventana plana
