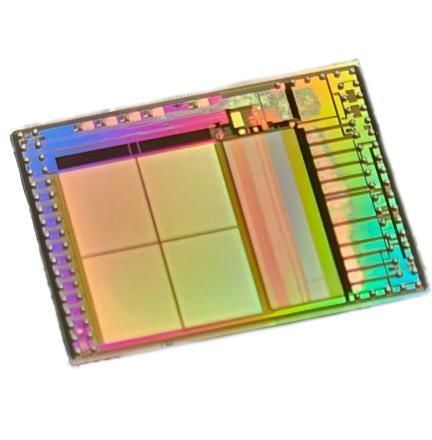

Sensor de tiempo de vuelo XTOF-102-B

Resumen del producto
El chip XTOF-102-B es un dispositivo CMOS fotoeléctrico monolítico y totalmente integrado para medición óptica de distancias y detección de objetos en aplicaciones industriales.

Detalles del producto
El XTOF-102-B es un imageador 3D-cwTOF totalmente integrado con una resolución de 320 × 240 píxeles (QVGA). Diseñado como sistema en chip (SoC), incluye la lógica de control completa para operar junto al campo de píxeles CCD. El chip proporciona datos de distancia DCS de 12 bits por píxel, accesibles mediante una interfaz MIPI (Mobile Industry Processor Interface).

Especificaciones

• 320 × 240 píxeles, paso de píxel 20 μm, eficiencia cuántica 85 % @ 850 nm
• Consumo de energía: 1.250 mW
• Driver de iluminación integrado
• Salida de datos: datos de distancia DCS de 12 bits por píxel

Características

• Alcance operativo hasta 240 m
• Driver integrado para LED de alta potencia o diodo láser
• Factor de forma compacto: 11,7 × 9,3 mm
• Hasta 700 fotogramas ToF por segundo

Aplicaciones

• Detección volumétrica
• Imágenes a alta frecuencia de cuadros
• Robótica y navegación de drones
• Sensores para domótica

Documentación
Hoja de datos disponible: XTOF-102-B Datasheet (PDF).

Especificaciones técnicas

• Resolución: 320 × 240 píxeles (QVGA)
• Paso de píxel: 20 μm
• Eficiencia cuántica: 85 % @ 850 nm
• Consumo: 1.250 mW
• Driver de iluminación integrado
• Resolución de salida: datos de distancia DCS de 12 bits por píxel
• Interfaz: acceso a datos por píxel vía MIPI
• Alcance operativo: hasta 240 m
• Driver de iluminación: LED de alta potencia o diodo láser integrado
• Huella: 11,7 × 9,3 mm
• Tasa de frames: hasta 700 tramas ToF por segundo
