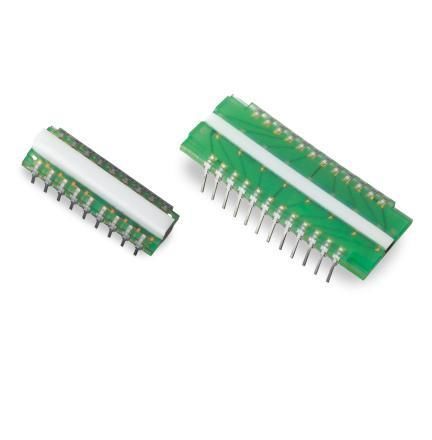

Matriz de fotodiodos chip on carrier VTA1216H-H-SC-01-0

Resumen del producto
El VTA1216H-H-SC-01-0 es una matriz de fotodiodos de 16 elementos diseñada para la detección de rayos X en arquitecturas de imagen de energía única o doble. El dispositivo tiene un paso de 1,2 mm y puede suministrarse con distintos scintiladores, incluido CsI HE para detección de alta energía. Es compatible para emparejarse con la serie VTA1216H-L para canales de baja energía en sistemas de doble energía.

Detalles
La serie VTA1216H consta de una matriz de fotodiodos de alta resolución de 16 canales, implementada como ocho fotodiodos de doble elemento montados sobre una placa de circuito impreso FR-4. Las áreas fotosensibles están cubiertas por un recubrimiento transparente y los hilos de unión están protegidos por un encapsulado glob-top. Existen opciones de paso estándar y a medida disponibles bajo pedido. Las unidades pueden entregarse con o sin material scintilador montado sobre el área activa para convertir los rayos X incidentes en fotones visibles.

Características clave

• Fotodiodos con corriente de oscuridad extremadamente baja para alta sensibilidad
• Alto índice señal/ruido adecuado para aplicaciones de imagen
• Scintiladores opcionales (p. ej., CsI HE) para convertir rayos X en luz visible
• 16 canales con paso de 1,2 mm
• Compatible con sistemas de detección de energía única y doble; emparejable con la serie VTA1216H-L para detección de baja energía

Especificaciones técnicas

• Serie: VTA1216H
• Número de elementos: 16 canales (8 fotodiodos doble elemento)
• Paso: 1,2 mm (espacio entre sensores)
• Sustrato / montaje: Fotodiodos montados sobre PCB FR-4
• Capas protectoras: Recubrimiento transparente sobre el área fotosensible; encapsulado glob-top que protege los hilos de unión
• Scintilador opcional: Montado sobre el área activa bajo pedido; disponibles varios cristales (p. ej., CsI HE para detección de alta energía)
• Aplicación: Diseñado para detección de rayos X; adecuado para arquitecturas de energía única o doble y para emparejar con la serie VTA1216H-L
• Rendimiento: Corriente de oscuridad extremadamente baja y alto índice señal/ruido
