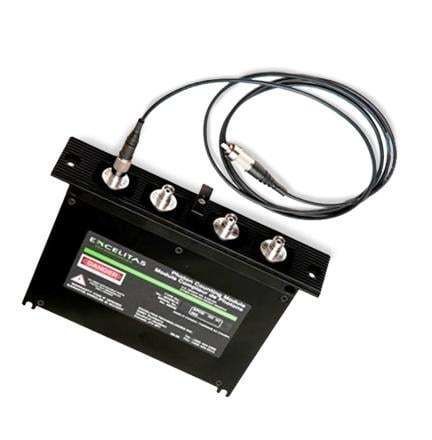

Contador de fotones óptico SPCM-AQ4C

alta sensibilidad

Resumen
El SPCM-AQ4C es un módulo de conteo de fotones de cuatro canales, capaz de detectar fotones individuales en el rango de 400–1060 nm. Cada canal funciona de forma independiente y proporciona pulsos TTL correspondientes a fotones detectados.

Principales características y descripción funcional
El módulo integra cuatro fotodiodos de avalancha de silicio SLiK con área activa circular de 180 μm de diámetro y eficiencia máxima de detección de fotones >60% a 650 nm. Cada APD está refrigerado termoeléctricamente y controlado en temperatura para mantener un rendimiento estable. La electrónica de alto rendimiento ofrece tasas de conteo pico en ráfaga >4M counts/s en los cuatro canales y una tasa continua de 1,5M counts/s, con un tiempo muerto de 50 ns entre pulsos. Las salidas son pulsos TTL estándar (4,5 V alto en 50 Ω, 25 ns de ancho) accesibles en el borde de la tarjeta/conector. Se montan y alinean conectores de fibra FC en cada detector. El módulo es autónomo con electrónica APD integrada y cumple RoHS.

Aplicaciones / Uso

• Detección de fotones individuales desde el visible hasta el infrarrojo cercano (400–1060 nm)
• Conteo fotónico multicanal en paquetes integrados (cuatro canales independientes)
• Mediciones que requieren APD estabilizados en temperatura y alta capacidad de conteo pico

Características / especificaciones técnicas

• Rango de longitudes de onda: 400 nm a 1060 nm
• Tipo de detector: Fotodiodo de avalancha de silicio (SLiK)
• Área activa: 180 μm de diámetro (circular)
• Eficiencia máxima de detección a 650 nm: 60% típico
• Probabilidad de afterpulsing: 0,5%
• Entrada sincronizada (gated): compatible
• Salida: pulsos TTL (4,5 V alto en 50 Ω, 25 ns de ancho)
• Tasa de conteo pico: >4M counts/s en ráfagas (todos los cuatro canales)
• Tasa de conteo continua: 1,5M counts/s
• Tiempo muerto entre pulsos: 50 ns
• Requisitos de alimentación: +2 V, +5 V, +30 V
• Conector de fibra FC montado y alineado en cada detector
• Cuatro canales integrados en un solo paquete
• Módulo APD autónomo con electrónica integrada
• Todos los señales de entrada y salida disponibles en el conector de la tarjeta
• Enfriamiento termoeléctrico y control de temperatura para cada fotodiodo
• Cumple RoHS
