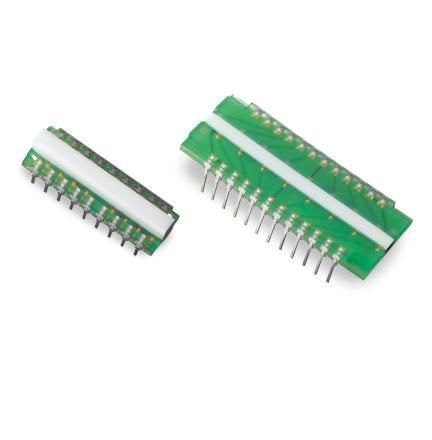

Matriz de fotodiodos chip VTA1216H-H-NC-00-0

chip on carrier

Descripción del producto
El VTA1216H-H-NC-00-0 es una matriz de fotodiodos de silicio (PDA) de 16 elementos con paso de 1,2 mm, diseñada para la detección de rayos X en sistemas de imagen sensibles a la energía. Está disponible con cristales centelleadores opcionales para detección de alta energía y puede emparejarse con las matrices VTA1216H-L Series para canales de baja energía.

Descripción detallada
La serie VTA1216H es una matriz de fotodiodos de alta resolución de 16 canales. Ocho fotodiodos de doble elemento están montados sobre una placa PCB de FR-4. Un revestimiento transparente cubre el área fotosensible del chip y una encapsulación tipo glob top protege los hilos de unión frente a daños y condiciones ambientales. La pieza puede suministrarse con o sin material centelleador colocado sobre el área activa del fotodiodo para convertir los rayos X en fotones visibles.

Características

• Fotodiodos con corriente de oscuridad extremadamente baja
• Alta relación señal/ruido, adecuada para detección sensible a la energía
• Cristales centelleadores opcionales para convertir los rayos X incidentes en fotones visibles
• 16 canales con paso de 1,2 mm
• Compatible con arquitecturas de sistema de una o doble energía

Aplicaciones
Diseñado para módulos de detección de rayos X en imagen médica (radiografía, TC), control de seguridad e inspección industrial donde se requiere detección de alta energía o doble energía y resulta ventajoso emparejarse con matrices de baja energía (por ejemplo VTA1216H-L Series).

Especificaciones técnicas

• Serie: VTA1216H Series
• Ejemplo de referencia: VTA1216H-H-NC-00-0
• Canales / Elementos: 16 elementos (8 fotodiodos doble-elemento)
• Paso: 1,2 mm
• Sustrato / Montaje: fotodiodos montados en PCB FR-4
• Revestimiento: revestimiento transparente sobre el área fotosensible
• Encapsulado: glob top protegiendo los hilos de unión
• Centelleador: opcional, disponible para convertir rayos X en fotones visibles
• Aplicación típica: detección de rayos X para sistemas de una o doble energía
