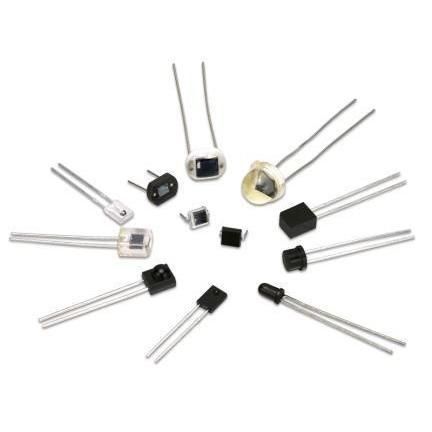

Fotodiodo de silicio

Top Viewsensible a las longitudes de ondade infrarrojos

Descripción general
Nuestros fotodiodos de silicio de respuesta rápida ofrecen baja capacitancia de unión para lograr tiempos de respuesta rápidos. Pueden funcionar con polarización inversa para disminuir la capacitancia y aumentar aún más la velocidad de respuesta, o en modo fotovoltaico en aplicaciones donde la velocidad no es crítica. Con excelente respuesta en el rango espectral IR, estos dispositivos son compatibles con la serie de LED infrarrojos VTE de Excelitas.

Familia de productos

• VTP1232FH - Si PD, T1 3/4 Flat, 2.326 mm2: El VTP1232FH es un fotodiodo de silicio en un encapsulado T1¾ plano de cara clara. Este fotodiodo proporciona una respuesta mejorada en el visible y el infrarrojo cercano, y presenta una resistencia de fuga muy alta, baja corriente de oscuridad y baja capacitancia.
• VTP1232H - Si PD, T1 3/4 Lensed, 2.326 mm2: El VTP1232H es un fotodiodo de silicio en un encapsulado T1¾ con lente de cara clara. El VTP1232H ofrece una respuesta mejorada en el visible y el infrarrojo cercano, con una resistencia de fuga muy alta, baja corriente de oscuridad y baja capacitancia.
• VTP3310LAH - Si PD, T1 Lensed, 0.684 mm2: El VTP3310LAH es un fotodiodo de silicio en un encapsulado T1 largo con lente de cara clara. Este fotodiodo proporciona una respuesta mejorada en el visible y el infrarrojo cercano, y muestra una resistencia de fuga muy alta, baja corriente de oscuridad y baja capacitancia.
• VTP4085H - Si PD, Ceramic, 21mm2: El VTP4085H es un fotodiodo de silicio sobre sustrato cerámico recubierto con epoxi que ofrece una respuesta rápida y baja corriente de oscuridad.
• VTP8440H - Si PD, Ceramic, 5.16 mm2: El VTP8440H es un fotodiodo de silicio sobre sustrato cerámico de 8 mm recubierto con epoxi. Con un amplio campo de visión, este fotodiodo proporciona una respuesta rápida y una baja corriente de oscuridad.

Documentación

• Excelitas VTP Photodiodes General Characteristics (PDF)
• Excelitas Fast-Response Silicon Photodiodes Application Note (PDF)

Características / especificaciones técnicas

• Baja capacitancia de unión para tiempos de respuesta rápidos
• Pueden operarse en polarización inversa para disminuir la capacitancia y aumentar la velocidad de respuesta
• Pueden usarse en modo fotovoltaico cuando la velocidad no es crítica
• Respuesta mejorada en los rangos espectrales visible y cercano IR; excelente respuesta en IR
• Compatibles con la serie de LED infrarrojos VTE de Excelitas
• Alta resistencia de fuga y baja corriente de oscuridad
• Baja capacitancia mantenida en los tipos de encapsulado disponibles
• Encapsulados disponibles: T1 3/4 plano, T1 3/4 con lente, T1 largo con lente, sustrato cerámico con recubrimiento de epoxi
• Ejemplos de área activa típica: 2.326 mm2, 0.684 mm2, 21 mm2, 5.16 mm2
