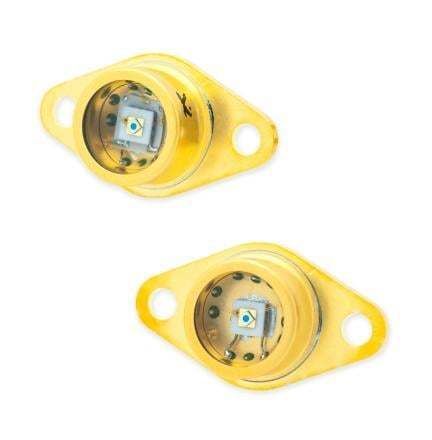

Módulo fotodiodo de avalancha (APD) C30902SH-TC

Descripción del producto
Los fotodiodos avalancha de silicio (Si APD) Excelitas C30902SH son APD de gran área y alta velocidad que ofrecen elevada responsividad con bajo ruido. Están optimizados para funcionamiento en modo Geiger (VOP > VBD) para detección de fotones únicos o en modo lineal (VOP < VBD) con ganancias de hasta 250. El C30902SH-TC está diseñado para detección en niveles de luz ultrabajos (potencias ópticas < 1 pW) y puede alcanzar probabilidades de detección de un solo fotón de aproximadamente 50 % en modo Geiger. Se ofrecen opciones de refrigeración termoeléctrica integrada (una o dos etapas) para mejorar el recuento oscuro y la estabilidad.

Características y ventajas

• APD Si de 0,5 mm en carcasa TO-66
• Alta eficiencia cuántica — 84 % típico a 800 nm
• Ruido extremadamente bajo a 0 °C
• Alta responsividad — ganancias de avalancha internas > 250
• Rango espectral: 400 nm – 1100 nm
• Respuesta temporal — típico 0,4 ns
• Amplio rango de temperatura de funcionamiento: -40 °C a +85 °C
• Opción de enfriador TE integrado (sufijo «-TC» para single-stage)

Notas clave de rendimiento
Puede utilizarse en modo lineal con ganancias típicas ≈ 250 o superiores. En modo Geiger, el dispositivo muestra tasas de cuenta oscura bajas y estables y baja post-pulsación; en este modo no suele ser necesaria amplificación externa para la detección de un solo fotón.

Aplicaciones

• LiDAR / sistemas Time-of-Flight (ToF)
• Comunicación cuántica e investigación
• Contaje de fotones / detección de fotones únicos
• Reflectometría en el dominio del tiempo óptico (OTDR)
• Escaneo y barrido láser

Características / Especificaciones técnicas

• Área activa: 0,2 mm²
• Diámetro activo: 0,5 mm
• Tensión de ruptura: típ. 225 V
• Capacitancia: típ. 1,5 pF
• Coeficiente de temperatura: típ. 0,7 V/°C
• Corriente de oscuridad: 2 nA
• Ruido oscuro: 0,04 pA/√Hz
• Potencia equivalente de ruido: 0,29 fW/√Hz
• Responsividad típica: 135 A/W a 800 nm
• Ganancia recomendada: 250
• Carcasa: TO-66
