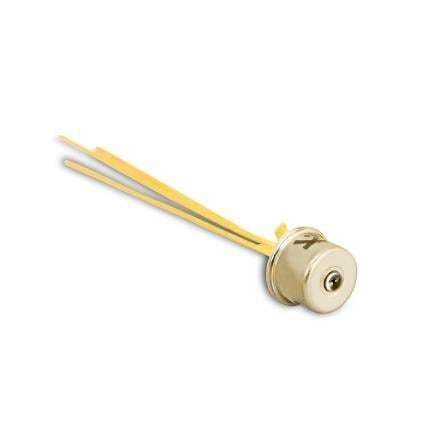

Fotodiodo LIDAR C30902BH

avalanchasensible a las longitudes de ondade silicio

Descripción del producto
El fotodiodo de avalancha de silicio C30902BH de Excelitas es una APD de tipo reach-through de gran superficie y alta velocidad que ofrece alta responsividad con bajo ruido. Está diseñado para aplicaciones con baja iluminación que requieren ganancias típicas superiores a 100 y se ofrece en varias configuraciones de encapsulado TO-18, incluidas vidrio plano, lente esférica, guía de luz y filtro de 905 nm. El C30902BH está fabricado con una estructura doblemente difundida «reach-through» que proporciona alta responsividad entre 400 nm y 1000 nm y tiempos de subida y bajada extremadamente rápidos en todo el rango. La responsividad es esencialmente independiente de la frecuencia de modulación hasta típicamente 800 MHz. El chip detector está herméticamente sellado detrás de una ventana de vidrio plano en un encapsulado TO-18 modificado. El diámetro útil de la superficie fotosensible es 0,5 mm. La familia C30902 también incluye una variante SPAD capaz de detectar fotones individuales y que puede operar en modo Geiger y en modo lineal a ganancias considerablemente mayores.

Características y beneficios

• APD de Si de 0,5 mm en carcasa TO-18
• Alta eficiencia cuántica – 84 % típico a 800 nm
• Bajo ruido a temperatura ambiente
• Alta responsividad – ganancias de avalancha internas >150
• Rango de respuesta espectral – 400 a 1100 nm
• Respuesta temporal – típ. 0,4 ns
• Amplio rango de temperatura de funcionamiento -40°C a +85°C

Aplicaciones

• LiDAR / mediciones ToF
• Reflectómetro en el dominio del tiempo (OTDR)
• Fluorescencia de señal débil
• Escaneo por láser

Especificaciones técnicas

• Área activa: 0,2 mm²
• Diámetro activo: 0,5 mm
• Tensión de ruptura: típ. 225 V
• Capacitancia: 1,5 pF
• Coeficiente de temperatura: típ. 0,7 V/°C
• Corriente de oscuridad: 7 nA
• Ruido de oscuridad: 0,1 pA/√Hz
• Potencia equivalente de ruido: 1,23 fW/√Hz
• Responsividad típica: 80 A/W a 800 nm
• Ganancia recomendada: 150
• Encapsulado: TO-18, lente esférica
