Módulo fotodiodo de avalancha (APD) LLAM Series

Resumen del producto

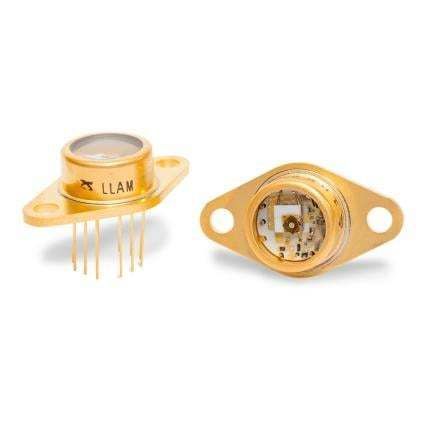

El LLAM-1060-R8BH es un módulo receptor de diodo avalancha de silicio (Si APD) para detección de señales analógicas de alta velocidad y baja iluminación. Integra un Si APD de 1060 nm con diámetro activo de 0,8 mm, un preamplificador y un enfriador termoeléctrico (TE) en un paquete hermético con brida TO-66 modificada de 12 patillas. El módulo ofrece una banda ancha de 200 MHz y está destinado a aplicaciones que requieren detección sensible de señales ópticas analógicas rápidas.

Descripción de la serie
La serie LLAM combina un chip APD, preamplificador integrado y enfriador TE dentro de un paquete hermético para asegurar un rendimiento estable frente a variaciones de temperatura. La brida TO-66 modificada facilita el montaje y proporciona disipación térmica adicional. El enfriador TE mantiene un menor ruido del detector y una responsividad estable en un rango de temperatura ambiente de 5 °C a 40 °C. Los módulos cumplen RoHS y se suministran listos para su integración en sistemas de detección óptica.

Componentes integrados
Incluye el APD Excelitas C30954EH.

Aplicaciones

• Detección de distancia por láser
• Reconocimiento de objetivos
• Detección de temperatura distribuida (DTS)
• Microscopía confocal
• Instrumentación analítica
• Comunicación óptica en espacio libre de alta velocidad

Datos de ruido medidos (tabla)
30 | 90 fW/√Hz a 830 nm
25 | 80 fW/√Hz a 900 nm
50 | 150 fW/√Hz a 1064 nm

Especificaciones técnicas

• Familia de producto: LLAM Series
• Número de pieza: LLAM-1060-R8BH
• Tipo de detector: Diodo avalancha de silicio (Si APD)
• Longitud de onda nominal del APD: 1060 nm
• Diámetro activo: 0,8 mm
• Paquete: brida TO-66 modificada de 12 patillas
• Ancho de banda: 200 MHz
• Enfriador termoeléctrico (TE) integrado
• Incluye preamplificador integrado
• Paquete hermético
• Compatible con RoHS
• Incluye Excelitas C30954EH APD
• Rango de temperatura ambiente diseñado para responsividad constante: 5 °C a 40 °C
• Diseñado para detección de señales analógicas de alta velocidad y baja iluminación
