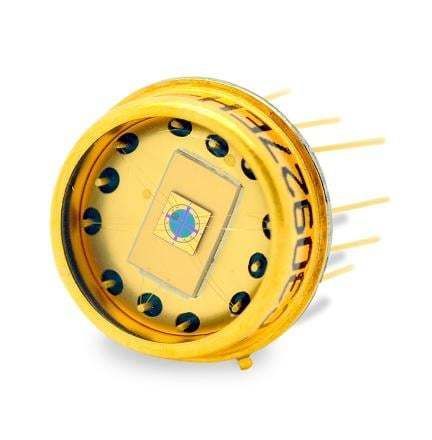

Módulo fotodiodo de avalancha (APD) C30927EH-02

Descripción del producto
El fotodiodo de avalancha de silicio cuadrante C30927EH-02 con diámetro útil de 1,55 mm presenta una estructura doblemente difundida tipo "reach-through". El diseño en cuadrantes utiliza una unión de avalancha común; la separación de los cuadrantes se consigue mediante la segmentación de la superficie p+ de entrada de luz frente a la unión, eliminando espacios muertos entre los elementos y preservando la respuesta en el eje. El dispositivo está optimizado para operar a 900 nm y ofrece alta responsividad cuando se usa en aproximadamente ±50 nm de la longitud de onda especificada.

Características clave

• Ángulo completo para superficie fotosensible totalmente iluminada superior a 90°
• Alta eficiencia cuántica optimizada para 900 nm
• Respuesta temporal rápida
• Gran área activa: 1,77 mm²
• Encapsulado TO-8 herméticamente sellado y de bajo perfil

Aplicaciones

• Seguimiento
• Alineación
• Identificación «amigo o enemigo»

Especificaciones técnicas

• Rango de tensión de ruptura (V): 350 a 485
• Tensión de ruptura típica (V): 425
• Ganancia típica (M): 100
• Coeficiente de temperatura típico para ganancia constante (V/°C): 2.4
• Responsividad mínima a 900 nm (A/W): 50
• Responsividad típica a 900 nm (A/W): 62
• Corriente de oscuridad total típica (nA): 100
• Corriente de oscuridad total máxima (nA): 200
• Corriente de ruido típica por elemento (pA/√Hz): 1.0
• Corriente de ruido máxima por elemento (pA/√Hz): 1.5
• Capacitancia total típica de todos los cuadrantes (pF): 3
• Capacitancia total máxima de todos los cuadrantes (pF): 5
• Resistencia de serie máxima (Ω): 15
• Tiempo típico de subida y bajada (ns): 3
• Temperatura de almacenamiento (°C): -60 a 120
• Temperatura de funcionamiento (°C): -40 a 60
