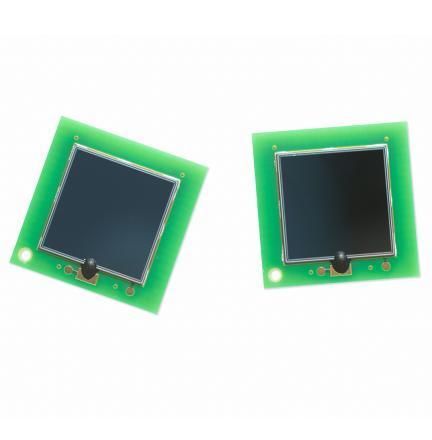

Fotodiodo de silicio VTH3020

de infrarrojossensible a las longitudes de ondachip on carrier

Descripción general
El Excelitas VTH3020 es un fotodiodo de silicio de gran área con diseño Chip-on-Board (CoB) y área activa de 100 mm², diseñado para la detección de partículas alfa y la monitorización del gas radón. El diseño CoB simplifica el montaje por reflujo y reduce la absorción óptica asociada a las ventanas convencionales, mejorando la responsividad a partículas alfa y a fuentes de radiación de bajo nivel.

Características

• Construcción Chip-on-Board (CoB) para simplificar el montaje por reflujo
• Responsividad optimizada a partículas alfa al minimizar las pérdidas por absorción de las ventanas
• Gran área activa para maximizar la eficiencia de captura de radiación de bajo nivel
• Tamaños de área activa disponibles: 5 × 5 mm y 10 × 10 mm
• Rango de respuesta espectral: 400 nm a 1100 nm

Aplicaciones

• Detección de radón
• Detección de partículas alfa

Especificaciones técnicas

• Área activa: 100 mm²
• Corriente de oscuridad: Máxima 10 nA a 20 V de polarización inversa
• Capacitancia de unión: Máxima 120 pF a 20 V de polarización inversa
• Rango espectral: 400 nm a 1100 nm
• Respuesta espectral pico: 925 nm
• Sensibilidad en la longitud de onda pico: Típica 0.70 A/W
• Tensión de ruptura: > 100 V
