Fotodiodo sensible a las longitudes de onda C30642GH-LC

LIDARInGaAsde infrarrojos

Descripción

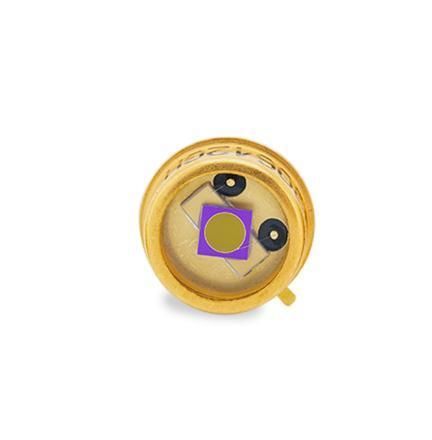

El C30642GH-LC es un fotodiodo PIN InGaAs de gran área con un chip de diámetro activo 2,0 mm alojado en un encapsulado TO-5 con ventana de vidrio plano. Proporciona alta eficiencia cuántica en el rango 800–1700 nm, capacitancia ultrabaja (aprox. 50 % de los tipos estándar) que ofrece aproximadamente el doble de ancho de banda a 3 dB, alta responsividad, alta resistencia de shunt y baja corriente de oscuridad. Los dispositivos típicos muestran menos del 1 % de no linealidad y uniformidad dentro del 2 % en el área activa, adecuados para medidas ópticas de precisión y aplicaciones de alta velocidad.

Características y beneficios

• Capacitancia ultrabaja para mayor ancho de banda
• Alta responsividad en 1300 nm y 1550 nm
• Área activa grande: diámetro 2,0 mm
• Alta linealidad en amplio rango dinámico
• Disponible en encapsulados TO-5 robustos con ventana de vidrio plano
• Opciones de personalización disponibles (p. ej. TEC integrado)
• Compatible con RoHS

Aplicaciones

• Medidores y sensores de potencia óptica
• Equipos de prueba y medición para fibra óptica
• Espectroscopía en el infrarrojo cercano (NIR)
• Estaciones de perfilado de haces láser
• Instrumentación de laboratorio e industrial
• Receptores LiDAR y sistemas de detección óptica

Especificaciones (responsividad típica)

• 0.20 A/W a 850 nm
• 0.90 A/W a 1300 nm
• 1.05 A/W a 1550 nm

Especificaciones técnicas

• Modelo: C30642GH-LC
• Material del detector: InGaAs PIN
• Diámetro del área activa: 2,0 mm
• Encapsulado: TO-5 con ventana de vidrio plano
• Respuesta espectral / rango de alta eficiencia cuántica: 800 nm a 1700 nm
• Responsividad (típica): 0.20 A/W @ 850 nm; 0.90 A/W @ 1300 nm; 1.05 A/W @ 1550 nm
• Capacitancia ultrabaja (~50 % del tipo estándar), resultando en aproximadamente 2× ancho de banda a 3 dB frente al tipo estándar
• Alta resistencia de shunt
• Baja corriente de oscuridad
• Linealidad: dispositivos típicos con menos del 1 % de no linealidad en el área activa
• Uniformidad: dentro del 2 % en el área activa
• Personalizaciones disponibles: p. ej. opciones de TEC integradas
• Compatibilidad: cumple RoHS
