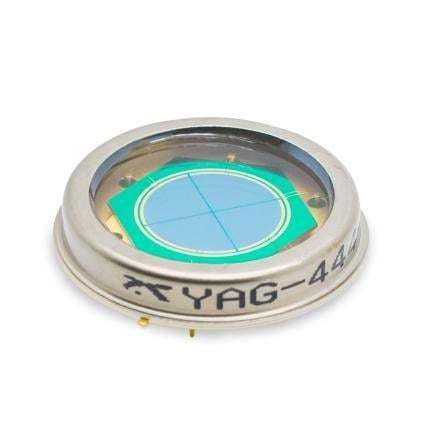

Fotodiodo QPD YAG-444-4

de cuadrantesde infrarrojosde silicio

Descripción del producto
La serie YAG-444-4 son fotodiodos en cuadrante de silicio PIN en paquetes TO herméticos, diseñados para detección de posición y aplicaciones a 1064 nm. Disponibles en configuraciones tipo N y P, incluyen un anillo de guardia que recoge la corriente fuera del área activa y un gran diámetro activo para obtener información de posición con haces enfocados o desenfocados en modo pulsado o continuo.

Principales características

• Alta eficiencia cuántica a 1064 nm
• Diafonía <1% entre elementos
• Sin zonas muertas entre cuadrantes (tipo P)
• Paquete hermético tipo TO-can (TO-36 personalizado)
• Disponible en N y P, con opcional de calefactor (-H) y recubrimiento antirreflectante (-AR / -ARH)

Imágenes representativas
Imágenes del producto y curvas de responsividad espectral disponibles en la página del producto.

Características / Especificaciones técnicas

• Número de elementos: 4
• Diámetro activo (mm): 11,3
• Área activa por elemento (mm²): 25
• Capacitancia típica por cuadrante (pF): 12
• Responsividad típica a 900 nm (A/W): 0,60
• Responsividad típica a 1064 nm (A/W): 0,44
• Responsividad típica a 1064 nm para sufijos -AR y -ARH (A/W): 0,47
• Tiempo de subida típico, carga 50Ω (ns): 12
• Tensión máxima de funcionamiento (V): 180
• Tensión mínima de ruptura (V): 200
• Capacitancia típica por elemento (pF): 9
• Capacitancia máxima por elemento (pF): 15
• Corriente de oscuridad típica por elemento (nA): 30
• Corriente de oscuridad máxima por elemento (nA): 100
• Corriente de ruido típica por elemento (pA/√Hz): 0,20
• NEP a 900 nm por elemento (pW/√Hz): 0,25
• NEP a 1064 nm por elemento (pW/√Hz): 0,30
• Resistencia del calefactor a 25°C (sufijo -H) (kΩ): 10 ± 2
• Potencia pico del calefactor (sufijo -H) (W): 16,1
• Tensión DC máxima del calefactor (sufijo -H) (V): 24
• Paquete: TO-36 personalizado
• Rango de temperatura de almacenamiento (°C): -55 a 125
• Rango de temperatura de funcionamiento (°C): -55 a 125
• Rango de temperatura de funcionamiento para sufijo -H (°C): -40 a 85
• Tensión máxima del calefactor (V): 12
