Matriz de fotodiodos VTA1616H-H-SC-01-0

Descripción general del producto

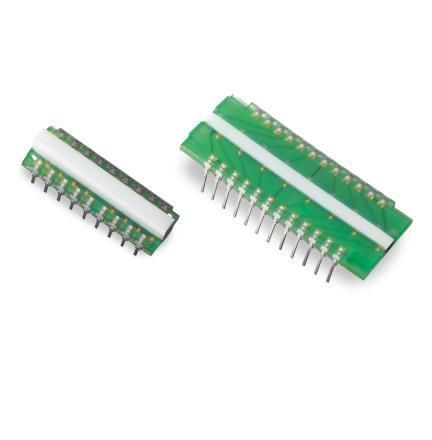

El VTA1616H-H-SC-01-0 es un arreglo lineal de fotodiodos (PDA) diseñado para la detección de rayos X e integración en sistemas de imagen de energía simple o doble. El dispositivo incluye 16 fotodiodos de un solo elemento con un paso de 1,6 mm y puede suministrarse con un centelleador CsI HE opcional para conversión en alta energía.

Descripción de la serie
La serie VTA1616H ofrece un PDA de alta resolución de 16 canales. Los 16 fotodiodos individuales están montados directamente sobre una placa de circuito impreso FR-4. El paso estándar para esta configuración es 1,6 mm; se pueden proporcionar otros pasos como variantes estándar o a medida según los requisitos del sistema.

Protección y opciones de centelleador
Los elementos del fotodiodo están protegidos por un encapsulante moldeado, transparente y resistente a la radiación X para garantizar la robustez frente a influencias ambientales y mecánicas. Los materiales centelleadores están disponibles opcionalmente y pueden montarse directamente sobre el área activa del fotodiodo para convertir los rayos X incidentes en fotones visibles (p. ej., CsI HE para detección de alta energía).

Características clave

• Fotodiodos con corriente de oscuridad extremadamente baja
• Alta relación señal/ruido para mejorar la fidelidad de imagen
• Centelleadores opcionales disponibles bajo demanda (p. ej. CsI HE)
• 16 canales con paso de 1,6 mm
• Compatible con arquitecturas de detección de energía simple y doble; puede emparejarse con la serie VTA1616H-L para detección de baja energía

Especificaciones técnicas

• Serie: VTA1616H Series
• Ejemplo de pieza: VTA1616H-H-SC-01-0 (Si PDA, 16 elementos, paso 1,6 mm, cristal CsI HE)
• Canales: 16
• Paso: 1,6 mm
• Tipo de detector: Arreglo lineal de fotodiodos (16 fotodiodos mono-elemento en PCB FR-4)
• Encapsulado: Encapsulante moldeado, transparente y resistente a la radiación X
• Centelleador: Opcional; varios cristales disponibles (p. ej., CsI HE para detección de alta energía)
• Aplicaciones: Detección de rayos X, imagen médica e industrial, arquitecturas de doble energía
• Compatibilidad: Puede emparejarse con la serie VTA1616H-L para detección de baja energía
• Rendimiento: Corriente de oscuridad extremadamente baja; alta relación señal/ruido
