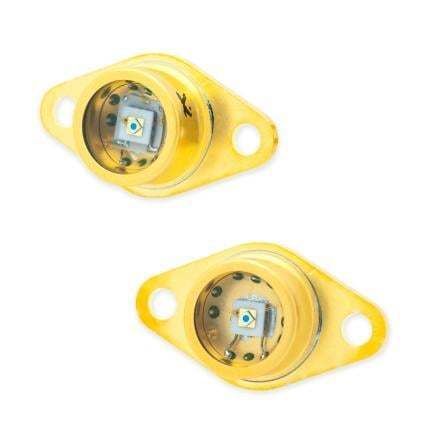

Módulo fotodiodo de avalancha (APD) C30902SH-DTC

Resumen
El C30902SH-DTC es un diodo avalanche de silicio para conteo de fotones (SPAD) diseñado para detección en condiciones de luz ultrabaja y aplicaciones de conteo de fotones. Puede operar en modo Geiger (VOP > VBD) para detección de fotones individuales o en modo lineal (VOP < VBD) con ganancias de avalancha internas típicas ≥250. Hay versiones con refrigerador termoeléctrico integrado de una o dos etapas para mejorar el nivel de ruido oscuro.

Características principales

• Diámetro activo 0,5 mm en paquete TO-66 con brida
• Alta eficiencia cuántica — típ. 84 % a 800 nm
• Ruido extremadamente bajo a temperaturas reducidas (p. ej. -20 °C)
• Ganancia de avalancha interna típ. >250 (modo lineal)
• Respuesta espectral: 400 nm – 1100 nm
• Respuesta temporal rápida — típ. 0,4 ns
• Amplio rango de temperatura de funcionamiento: -40 °C a +85 °C
• Opción de refrigeración termoeléctrica integrada de una o dos etapas

Aplicaciones

• Sistemas LiDAR y mediciones Time-of-Flight (ToF)
• Comunicación cuántica
• Conteo de fotones y detección de fotones individuales
• Reflectometría en el dominio del tiempo (OTDR)
• Escaneo láser y detección en condiciones de baja iluminación

Especificaciones técnicas

• Área activa: 0,2 mm²
• Diámetro activo: 0,5 mm
• Tensión de avalancha (típ.): 225 V
• Capacitancia (típ.): 1,5 pF
• Coeficiente de temperatura: típ. 0,7 V/°C
• Corriente oscura: 1 nA
• Ruido oscuro: 0,02 pA/√Hz
• Potencia equivalente de ruido (NEP): 0,15 fW/√Hz
• Responsividad típica: 135 A/W a 800 nm
• Ganancia recomendada: 250
• Paquete: TO-66, contorno con brida
