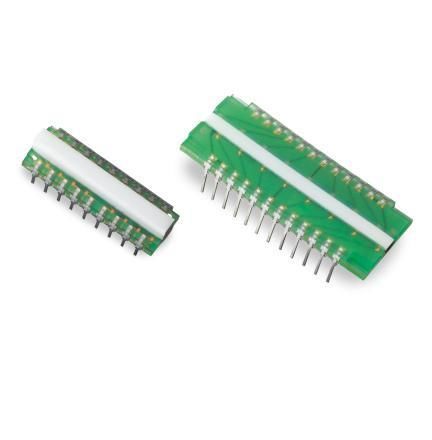

Matriz de fotodiodos VTA1616H-L-NC-00-0

Descripción general
El VTA1616H-L-NC-00-0 es una matriz de fotodiodos de silicio (Si PDA) de 16 elementos y paso de 1,6 mm, diseñada para la detección de rayos X en imagen industrial y ensayos no destructivos. Está disponible con cristales centelleadores opcionales para la conversión en baja energía y puede emparejarse con la serie VTA1616H-H para canales de alta energía en arquitecturas de detección de doble energía.

Detalles
La serie VTA1616H incluye 16 fotodiodos de un solo elemento montados directamente en una placa de circuito impreso FR-4. El paso sensor a sensor de 1,6 mm ofrece un equilibrio entre resolución espacial y densidad de canales; otros pasos están disponibles como opciones estándar o personalizadas. El conjunto está protegido por un encapsulado moldeado, transparente y resistente a la radiación de rayos X. Los dispositivos se suministran con o sin cristales centelleadores montados sobre el área activa para convertir los rayos X en fotones visibles.

Características

• 16 fotodiodos de un solo elemento (16 canales)
• Paso sensor a sensor de 1,6 mm
• Corriente de oscuridad extremadamente baja y baja fuga
• Alta relación señal/ruido para una detección mejorada
• Cristales centelleadores opcionales para convertir rayos X en luz visible
• Compatible con sistemas de detección de rayos X de una o dos energías

Documentación
Ficha técnica: Excelitas VTA1616H Series Linear Photodiode Array datasheet (ficha de producto disponible).

Especificaciones técnicas

• Familia de producto: VTA1616H Series
• Número de elementos: 16
• Paso: 1,6 mm
• Tipo de detector: matriz de fotodiodos de silicio (Si PDA)
• Montaje: 16 fotodiodos de un solo elemento montados en PCB FR-4
• Encapsulado: material moldeado, transparente y resistente a la radiación de rayos X
• Centelleador: cristales opcionales disponibles bajo demanda; versión con o sin centelleador montado sobre el área activa
• Rendimiento: corriente de oscuridad extremadamente baja, alta relación señal/ruido
• Compatibilidad: adecuado para arquitecturas de detección X de una o dos energías; puede emparejarse con la serie VTA1616H-H para detección de alta energía
• Aplicaciones típicas: sistemas de detección de rayos X, inspección industrial, control de equipaje, ensayos no destructivos (END)
