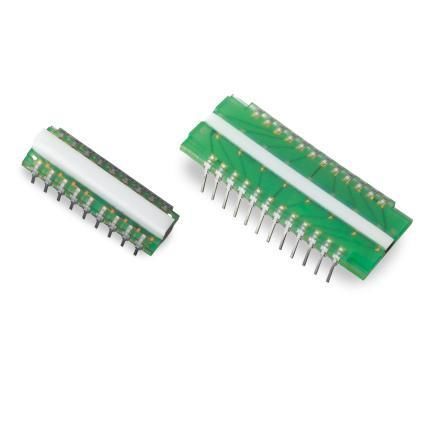

Matriz de fotodiodos chip on carrier VTA1616H-H-NC-00-0

Visión general del producto
El VTA1616H-H-NC-00-0 es una matriz de fotodiodos de silicio (PDA) de 16 canales con un paso de 1,6 mm, diseñada para la detección de rayos X. Está disponible opcionalmente con cristales centelleadores para detección de alta energía y puede combinarse con la serie VTA1616H-L en arquitecturas de detección de doble energía.

Descripción de la serie
La serie VTA1616H ofrece una matriz de fotodiodos de alta resolución de 16 canales, con fotodiodos individuales montados directamente sobre una placa de circuito impreso FR-4. El paso estándar es de 1,6 mm; se pueden suministrar otros pasos como opciones estándar o fabricar a medida según especificaciones del cliente.

Construcción y opciones
El dispositivo está encapsulado en un compuesto moldeado, transparente y resistente a la radiación X para proteger los diodos y la electrónica. Las unidades pueden suministrarse con o sin un centelleador montado sobre el área activa para convertir los rayos X incidentes en fotones visibles.

Aplicaciones
Diseñado para su integración en sistemas de detección de rayos X, incluidas arquitecturas de imágenes o inspección de energía simple y doble. Adecuado para imagen médica, escáneres de seguridad y ensayos no destructivos industriales cuando se integra correctamente en la arquitectura del sistema.

Características clave

• 16 canales con paso de 1,6 mm
• Fotodiodos de silicio con corriente de oscuridad muy baja
• Alta relación señal-ruido
• Cristales centelleadores opcionales para la conversión de rayos X a fotones visibles
• Compatible con configuraciones de energía simple y doble; puede emparejarse con VTA1616H-L para detección de baja energía

Especificaciones técnicas

• Serie: VTA1616H Series
• Número de elementos: 16 fotodiodos de un solo elemento
• Paso (espaciado sensor a sensor): 1,6 mm (estándar; otros pasos disponibles)
• Montaje: Fotodiodos montados directamente en PCB FR-4
• Encapsulado: Moldado, resistente a la radiación X, material ópticamente transparente
• Centelleador: Opcional, montado sobre el área activa para convertir rayos X en fotones visibles
• Aplicación: Detección de rayos X; adecuado para arquitecturas de detección de energía simple o doble
