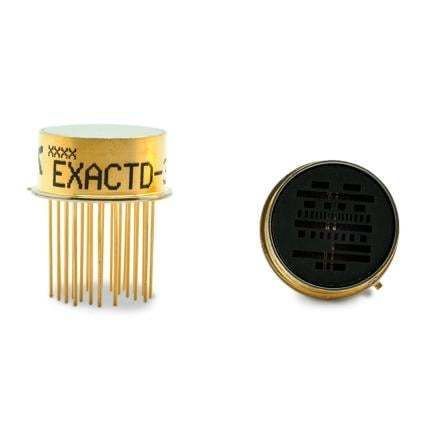

Matriz de fotodiodos InGaAs EXACTD-362

Descripción del producto La plataforma Excelitas EXACTD® está desarrollada para sistemas de alerta láser (Laser Warning Receiver - LWR) para detectar y proporcionar información precisa del ángulo de llegada (AoA) a partir de emisiones láser directas y dispersas procedentes de telémetros, designadores de blancos y sistemas electro-ópticos activos. El módulo compacto en paquete TO-8 integra matrices de detectores Si e InGaAs para ampliar la cobertura espectral y ofrecer una salida AoA codificada apta para integración en sensores aeroespaciales y de defensa.

Detalles clave El EXACTD-362 emplea un código Gray de 6 bits para codificar el AoA incidente, alcanzando una resolución angular de ±0,8° en azimut o elevación según la orientación del módulo, en un campo de visión de ±45°. Los detectores combinados Si e InGaAs proporcionan sensibilidad espectral de 500 a 1650 nm en un paquete TO-8, con canales de baja y alta sensibilidad para una amplia dinámica.

Características y ventajas

• Rango de sensibilidad espectral: 500–1650 nm (Si + InGaAs)
• Codificación Gray de 6 bits para precisión AoA de ±0,8° en azimut o elevación
• Campo de visión (FOV): ±45° en azimut y elevación
• Canales de baja y alta sensibilidad para cubrir amplia dinámica
• Tres canales de referencia por matriz para determinación de nivel de referencia

Aplicaciones Diseñado para sistemas LWR y otros conjuntos de sensores electro-ópticos que requieren datos AoA de alta precisión procedentes de telémetros láser, designadores de blancos y sistemas EO activos; adecuado para integración en plataformas aéreas, navales y terrestres de defensa.

Especificaciones técnicas

• Rango de longitudes de onda (nm): 500 a 1650
• Tensión de polarización (V): 12
• Sensibilidad típica (A/W): 0,2 a 500 nm
• Sensibilidad típica (A/W): 0,4 a 900 nm
• Sensibilidad típica (A/W): 0,5 a 1064 nm
• Sensibilidad típica (A/W): 0,7 a 1540 nm
• Corriente de oscuridad máxima por elemento (nA): 20
• Corriente de ruido por elemento (pA/√Hz): 0,5
• Capacitancia típica por elemento (pF): 12
• Tiempo de subida y bajada típico (ns): 5
• Rango dinámico (dB): 60
• Campo de visión (°): ±45
• Precisión típica AoA (error RMS) (°): 0,8
• Error máximo de apuntado (°): 1,0
• Temperatura de funcionamiento de la carcasa (°C): -40 a 85
• Potencia incidente máxima típica (kW/cm²): 1,2
• Umbral mínimo de daño (kW/cm²): 100
