Fotodiodo sensible a las longitudes de onda C30737LH-500-92N

avalanchaLIDARde silicio

Descripción del producto

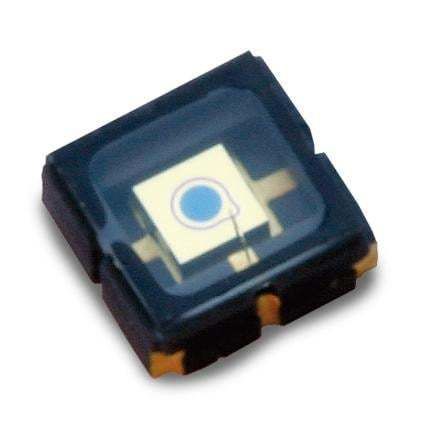

El C30737LH-500-92N es un fotodiodo de avalancha de silicio (Si APD) con diámetro activo de 500 µm, encapsulado en un portador cerámico sin terminales (LCC) con ventana óptica con filtro banda-passante de 905 nm y respuesta optimizada alrededor de 900 nm. Diseñado para detección de fotones en sistemas ópticos de alta velocidad como LiDAR y telémetros.

Características clave

• Diámetro activo: 500 µm
• Filtro óptico banda-passante 905 nm para detección estrecha
• Responsividad mejorada cerca de 900 nm (60 A/W a 900 nm)
• Bajo ruido: corriente de ruido ≈ 0,1 pA/√Hz
• Respuesta temporal rápida: tiempo de subida/bajada 0,9 ns (Rload = 50 Ω), frecuencia de corte ≈ 380 MHz
• Disponible en encapsulado cerámico sin terminales (LCC) con ventana de vidrio 3×3 mm

Aplicaciones

• LiDAR y medición de distancia aérea/terrestre
• Telémetros láser y sensores de tiempo de vuelo
• Sistemas de seguridad y escaneo
• Soluciones de detección fotónica rentables con respuesta de alta velocidad

Especificaciones
Diámetro activo: 500 µm
Longitud de onda de sensibilidad máxima: 905 nm
Ventana / Filtro óptico: banda-passante 905 nm
Tensión de avalancha (Vbd): 180–260 V (binning disponible)
Coeficiente de temperatura de Vop (M constante): 1,3 V/°C
Ganancia: 100 a 900 nm
Responsividad: 60 A/W a 900 nm
Corriente de oscuridad (Id): < 1,0 nA (típ. 0,1 nA)
Corriente de ruido: 0,1 pA/√Hz
Capacitancia: 1 pF
Tiempo de subida/bajada: 0,9 ns (Rload = 50 Ω)
Frecuencia de corte: 380 MHz
Temperatura de almacenamiento: -50 °C a +100 °C
Temperatura de operación: -40 °C a +85 °C
Paquete: ventana de vidrio 3×3 mm en portador cerámico sin terminales (LCC)

Especificaciones técnicas

• Diámetro activo: 500 µm
• Longitud de onda de sensibilidad máxima: 905 nm
• Tensión de avalancha (Vbd): 180–260 V (binning disponible)
• Coeficiente de temperatura de Vop para M constante: 1,3 V/°C
• Ganancia: 100 @ 900 nm
• Responsividad: 60 A/W a 900 nm
• Corriente de oscuridad (Id): < 1,0 nA (típ. 0,1 nA)
• Corriente de ruido: 0,1 pA/√Hz
• Capacitancia: 1 pF
• Tiempo de subida/bajada: 0,9 ns (Rload = 50 Ω)
• Frecuencia de corte: 380 MHz
• Temperatura de almacenamiento: -50 °C a +100 °C
• Temperatura de operación: -40 °C a +85 °C
• Paquete: ventana de vidrio 3×3 mm, portador cerámico sin terminales (LCC)
• Ventana/Filtro óptico: banda-passante 905 nm
