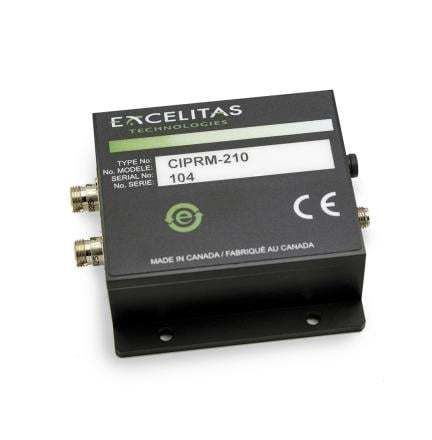

Fotodetector infrarrojo cercano CIPRM series

InGaAsrápidocon amplificadores integrados

Descripción del producto
La serie CIPRM de Excelitas agrupa módulos receptores ópticos balanceados que combinan fotodiodos InGaAs PIN emparejados con un amplificador transimpedancia (TIA) de bajo ruido y alta ganancia para ofrecer detección sensible y rechazo del ruido óptico en modo común. Diseñado para aplicaciones que requieren extracción diferencial precisa en presencia de ruido óptico.

Detalles clave

• Números de pieza: CIPRM-110, CIPRM-210
• Receptor óptico balanceado con dos fotodiodos emparejados para alta relación de rechazo en modo común (CMRR)
• Dos opciones de entrada óptica: pigtails de fibra monomodo (modelo -110) y receptáculo FC (modelo -210)
• Salida RF, entradas de alimentación eléctrica y dos salidas de monitor de fotocorriente
• Carcasa metálica resistente con orificios de montaje en brida para instalación segura
• Amplio rango de temperatura de funcionamiento y características EMI/EMC mejoradas para entornos exigentes
• Diseñado y construido conforme a RoHS (Directiva UE 2015/863/EU)

Descripción funcional
El módulo incorpora dos fotodiodos InGaAs de bajo ruido, estrechamente emparejados, y un amplificador transimpedancia para maximizar la sensibilidad y cancelar el ruido óptico en modo común. Las salidas de monitor de fotocorriente permiten observar en tiempo real las corrientes de los detectores; una salida RF proporciona la señal extraída para la electrónica aguas abajo o equipos de prueba.

Especificaciones técnicas

• Rango espectral: 800 - 1650 nm
• Ancho de banda: 200 MHz
• Fotodiodos InGaAs y amplificador transimpedancia (TIA) de alto rendimiento
• Sensibilidad igualada entre los dos fotodiodos
• Salidas de monitor de fotocorriente (dos)
• Carcasa mecánica robusta con montaje por brida
• Compatible con RoHS (Directiva UE 2015/863/EU)
• Rendimiento EMC / EMI mejorado para entornos exigentes
